海康監控攝像頭名稱有哪些含義？

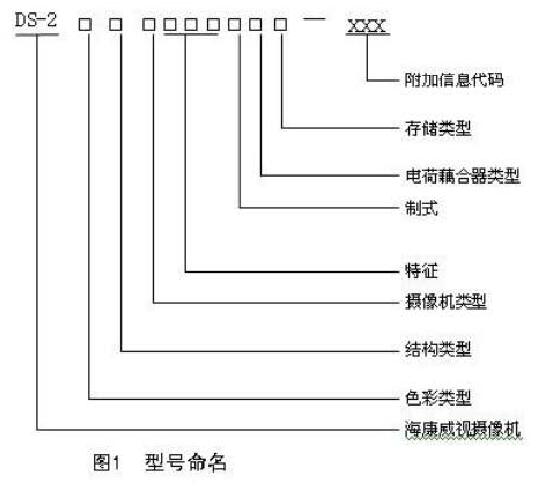

圖1

1.1 產品的型號應采用大寫英文字母及阿拉伯數字表示。型號中各個部分的具

體表示方法按圖1 所示。

1.2 色彩類型代號采用一位大寫英文字母表示，其中：“ B”表示黑白，“ C”

或空表示彩色。

1.3 結構類型代號采用一位大寫英文字母表示，其中：“ C”表示模擬攝像機，

“H”表示快球， “Z”表示一體機， “M”表示一體機機芯， “D”表示數字攝像

機。

1.4 攝像機類型代號采用一位阿拉伯數字表示，見表1。

代號定義

1 普通型攝像機

2 一體化攝像機

5 球型攝像機

7 IP 球型攝像機

8 IP 槍型攝像機

0，3，4，6，9 其他類型攝像機

1.5 特征代號采用兩位阿拉伯數字表示，見表2、表3。

a). 第一位特征代號：

表2 特征代號

代號定義

0 低解析度

1 高解析度

2 經濟型攝像機

3 一體機時代表22X光學變倍

4 預留

5 200 萬解析度

6 130 萬解析度

7 500 萬解析度

8 預留

9 超高解析度

b). 第二位特征代號：外觀形態

表3 特征代號

代號定義

0 經濟型時代表外觀1

1 槍型時代表槍機4 撥碼開關型攝像機，

球形時代表半球4 撥碼開關型攝像機

2 槍型時代表槍機1 普通型攝像機

3 槍型時代表槍機4 OSD攝像機，

球形時代表半球3 撥碼開關型攝像機

4 槍型時代表槍機3 OSD攝像機

5 槍型時代表槍機4 超低照度攝像機

6 經濟型時代表外觀2

7 槍型時代表槍機4 超寬動態攝像機

8 預留

9 預留

c). 第三位特征代碼：

表4 特征代號

代號定義

0 預留

1 預留

2 預留

3 預留

4 預留

5 預留

6 預留

7 預留

8 預留

9 預留

1.6 電荷藕合器類型代號采用一位大寫英文字母表示，見表5。

表5 電荷藕合器類型代號

代號定義

缺省 Sony 1/3 英寸

S Sony 1/4 英寸

X Sharp 1/3 英寸

Y Sharp 1/4 英寸

其他字母預留

1.7 制式代號采用一位大寫英文字母表示， 其中：缺省表示PAL制，“N”表示

NTSC制

1.8 存儲代號采用一位大寫英文字母表示，其中：“ F”表示支持SD卡，缺省

表示不支持。

1.9 -XXX 附加信息代碼見表6。

表6 附加信息代碼

代號定義

數字代表焦距例如3.6 代表3.6mm焦距

-FB 防暴型

-FBH 防暴抗惡劣環境型

-DG1 針孔型

-DG2 魚眼型

-FD1 飛碟型

-AX 支持AC24V/DC12V，X可省略

-CX 支持AC100V-AC240V ，X可省略

-IR1 10 米紅外

-IR3 30 米紅外

-IR5 50 米紅外

-IR8 80 米紅外

-IRA 100 米紅外

-MM 迷你型

-E POE電壓供電

-W 無線

-PT 內置PT功能

比如DS-2CC102P-IRA

"DS"為海康產品的前綴； "2C"為攝像機系列；其中第二個"C" 為color ，彩色的

意思；"1" 代表槍機；"02" 代表420TVL，"P" 代表PAL制；"IR" 的意思是Infrared

也就是" 紅外" ；"A" 代表，十六進制的十，那么說明這是一款紅外100 米的彩色

攝像機，也就是模擬攝像機；

同理， DS-2CC112P-IR1，其中"12" 為480TVL；最后一個"1" 為10m的意思，那么

說這是一款紅外距離為10 米左右的彩色攝像機，也就是模擬攝像機。

那么DS-2CC173P-A這個最后的"A" 代表該款攝像機支持雙電源供電， AC24V，

DC12V；

我們接下來以DS-2CD812PF(-E)(-W)為例，我們從第四位"D" 開始，這個"D" 代表

Digital 的意思， P為PAL制，F 代表支持SD卡本地存儲， -E，代表這臺網絡攝

像機支持PoE以太網供電， -W 表示該攝像機支持無線WIFI（wireless ，標準為

IEEE802.11g, 也是無線局域網標準） 。

上面還有一款機子是，

DS-2CD732PF-(EPT) ，"7" 代表網絡半球， "32" 代表該攝像機為30 萬像素， -E 代

表支持PoE以太網供電模式， PT代表Pan,Tilt 表示支持水平與垂直兩個方向運

動，云臺功能；
